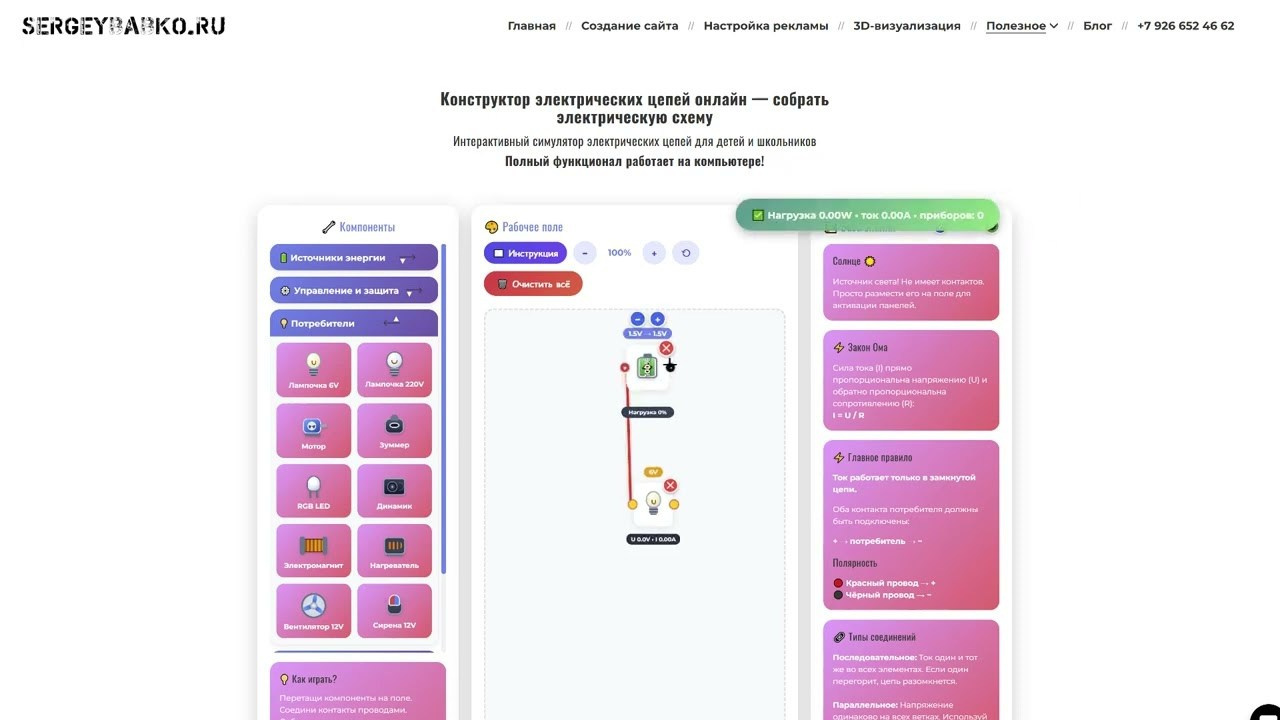

Онлайн конструктор электросхем для детей
Полноценная работа ноутбуке или компьютере
🔧 Компоненты
💡 Как играть?
1. Перетащи компоненты на поле
2. Соедини их проводами (клик на точки)
3. Ветер 💨 и Солнце ☀️ не имеют контактов!
4. Для зарядки батареи обязательно нужен !
🎨 Рабочее поле
📚 База знаний
👆 Выбери компонент
Нажми на любой компонент в левом меню, чтобы узнать, как он работает!
⚡ Закон Ома
Сила тока (I) прямо пропорциональна напряжению (U) и обратно пропорциональна сопротивлению (R):
I = U / R
⚡ Главное правило
Ток работает только в замкнутой цепи.
Оба контакта потребителя должны быть подключены:
+ → потребитель → −
Полярность
🔴 Красный провод → +
⚫ Чёрный провод → −
🔗 Типы соединений
Последовательное: Ток один и тот же во всех элементах. Если один перегорит, цепь разомкнется.
Параллельное: Напряжение одинаково на всех ветках. Используй Соединитель 🔗 для разветвления!
Амперметр
Назначение:
Показывает силу тока (А).
Как подключать:
✅ только последовательно
Нельзя:
❌ подключать напрямую к батарейке
Вольтметр
Назначение:
Показывает напряжение (V).
Как подключать:
✅ параллельно элементу
Пример:
Измерить напряжение лампы
Конструктор электрических цепей онлайн позволяет собирать простые электрические схемы прямо в браузере. Размещайте элементы на рабочем поле, соединяйте их проводами и наблюдайте, как работает собранная цепь.
В конструкторе можно экспериментировать с батарейкой, лампочкой, светодиодами, электродвигателем, динамиком, зуммером, конденсатором, реостатом и другими электрическими элементами. Также можно изучать получение энергии от солнечной панели и ветряка.
Чтобы потребитель заработал, необходимо собрать замкнутую электрическую цепь. Красный провод используется для подключения к положительному контакту +, чёрный — к отрицательному −.
Интерактивный симулятор подходит для знакомства с принципами работы электрических цепей и проведения простых виртуальных экспериментов без настоящего электрического оборудования.
Вопросы и ответы
Что такое конструктор электрических схем?
Это интерактивный онлайн-конструктор, в котором можно размещать электрические элементы на рабочем поле, соединять их проводами и собирать простые учебные электрические цепи. Конструктор помогает наглядно понять, как взаимодействуют источник питания, провода, потребители и элементы управления.
Как пользоваться конструктором электрических схем?
Выберите нужный элемент в меню и перенесите его на рабочее поле. Затем соедините контакты элементов проводами. Для работы потребителя необходимо собрать полноценную электрическую цепь от источника питания через потребитель.

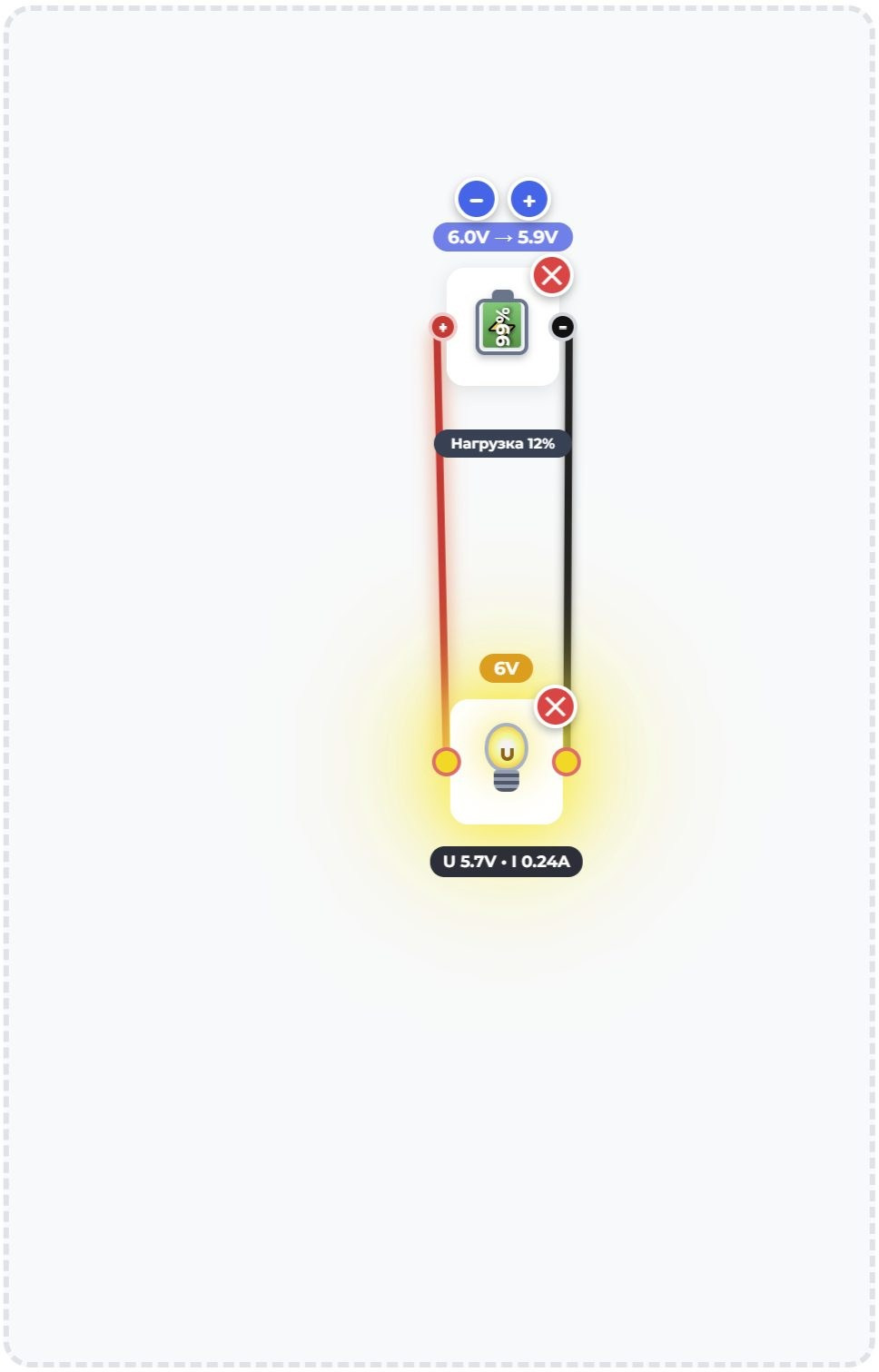

Почему лампочка не горит?
Проверьте, замкнута ли электрическая цепь. Одного подключённого провода недостаточно. Лампочка должна быть правильно соединена с источником питания с двух сторон цепи.
Что означают плюс и минус на элементах?
Знаки + и − обозначают полярность контактов. Они помогают правильно подключать батареи, светодиоды, генераторы и другие элементы схемы.
Что произойдёт, если подключить только один провод?
Цепь останется разомкнутой, поэтому потребитель работать не будет. Для прохождения электрического тока необходим замкнутый путь.
Какие потребители можно подключать в конструкторе?
В конструкторе можно экспериментировать с лампочкой, обычным и RGB-светодиодами, мотором, зуммером, динамиком и другими доступными элементами. Их поведение зависит от подключения и наличия источника энергии.
Как работает RGB LED?
RGB LED — светодиод с цветной индикацией. В конструкторе при правильном подключении и наличии питания белый светодиод начинает показывать цветную анимацию свечения. Если цепь разорвать, эффект отключается.
Как работает динамик?
Динамик начинает работать только в правильно собранной цепи с источником питания. При работе появляется визуальная пульсация и воспроизводится звук.
Как изменить частоту динамика?
На динамике предусмотрены кнопки − и +. С их помощью можно переключать частоту звука между 100, 500 и 1000 Гц и сравнивать высоту тона.
Для чего нужен зуммер?
Зуммер преобразует электрическую энергию в звуковой сигнал. Его можно использовать для создания простых учебных схем сигнализации.
Как работает электродвигатель?
При правильном подключении двигателя к источнику питания он начинает работать. Таким образом можно увидеть преобразование электрической энергии в механическое движение.
Для чего нужен выключатель?
Выключатель позволяет замыкать и размыкать электрическую цепь. В замкнутом состоянии ток может проходить через цепь, а в разомкнутом — работа потребителей прекращается.
Как работает реле?
Реле позволяет одной электрической цепью управлять другой. В конструкторе у реле есть контакты катушки + и −, а также управляемые контакты COM и NO. При подаче питания на катушку реле переключается в состояние «ВКЛ».
Для чего нужен конденсатор?
Конденсатор может накапливать электрический заряд, а затем некоторое время отдавать накопленную энергию подключённому потребителю.
Как узнать, заряжен ли конденсатор?
Рядом с конденсатором расположен индикатор заряда. Он показывает состояние от 0 до 100%. Во время зарядки значение увеличивается, а при отдаче энергии потребителю — уменьшается.
Может ли конденсатор зажечь лампочку без батарейки?
Если конденсатор предварительно заряжен и затем подключён к замкнутой цепи с лампочкой, он может временно отдавать накопленную энергию. По мере разрядки конденсатора лампочка постепенно тускнеет.
Для чего нужны амперметр и вольтметр?
Амперметр используется для изучения силы тока в цепи, а вольтметр — напряжения. Эти приборы помогают познакомиться с основными электрическими величинами.

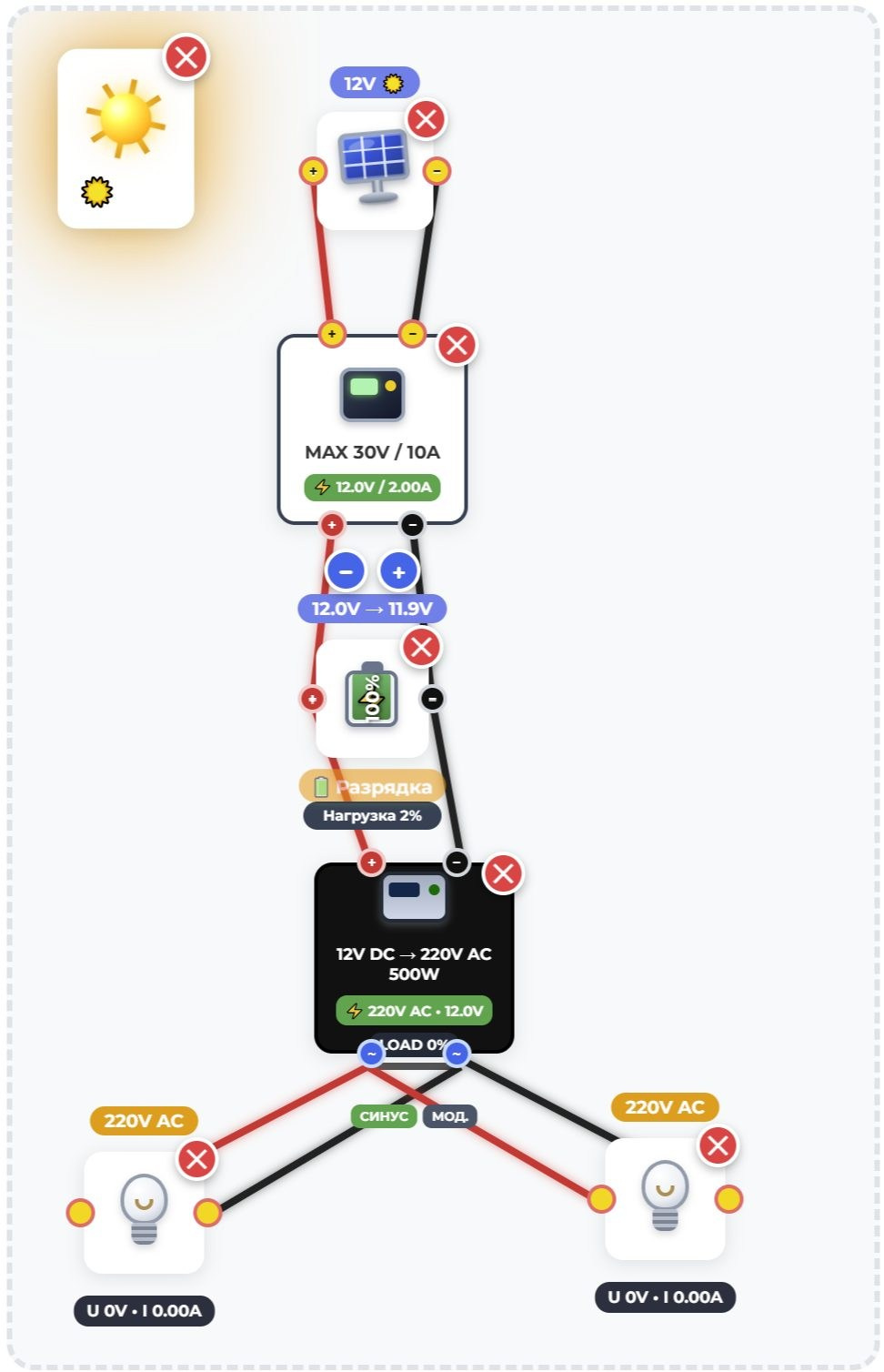

Как работает солнечная панель?
Солнечная панель является генератором электрической энергии. Для её работы на рабочем поле должен присутствовать компонент Солнце ☀️. После правильного подключения панель может использоваться для зарядки батареи.
Нужно ли соединять Солнце проводами?
Нет. Солнце ☀️ не имеет электрических контактов и является источником среды. Его присутствие на рабочем поле позволяет солнечной панели генерировать энергию.
Как работает ветряк?
Ветряк используется как генератор. Для его работы на рабочем поле должен присутствовать Ветер 💨. Сам компонент «Ветер» проводами не подключается.
Можно ли заряжать батарею от солнечной панели или ветряка?
Да. В конструкторе батарея может получать заряд от правильно подключённой солнечной панели при наличии солнца или от ветряка при наличии ветра.
Почему солнечная панель не заряжает батарею?
Проверьте три условия: на рабочем поле должно находиться Солнце, солнечная панель должна быть подключена к батарее, а цепь должна быть собрана полностью. Один подключённый провод не создаёт рабочую цепь.
Почему ветряк не вырабатывает электричество?
Проверьте наличие компонента Ветер 💨 и правильность подключения ветряка. Без ветра генерация энергии не происходит.
Можно ли соединять несколько потребителей последовательно?
Да. Можно экспериментировать с последовательным соединением нескольких элементов и наблюдать за поведением собранной цепи.
Что такое замкнутая электрическая цепь?
Это цепь, в которой существует непрерывный путь от одного контакта источника через элементы схемы к другому контакту источника. Если где-либо появляется разрыв, цепь становится разомкнутой.
Можно ли использовать конструктор для обучения детей?
Да. Конструктор предназначен для наглядных экспериментов с основами электрических цепей: источниками энергии, потребителями, полярностью, последовательным соединением, зарядом конденсатора, измерительными приборами и элементами управления.
Конструктор работает с настоящим электричеством?
Нет. Это программная учебная модель. Все батареи, провода, напряжение, заряд, ток и другие процессы моделируются на экране и не связаны с реальной электрической сетью.
Можно ли сломать конструктор неправильным подключением?
Нет. Можно свободно экспериментировать, удалять провода и элементы и собирать схему заново. Именно экспериментирование помогает понять, почему одни электрические цепи работают, а другие нет.
